Einsatzbeispiel
Toleranzring-Verbindungen ohne bestimmte Kraftübertragung
Bei einer großen Anzahl von Anwendungsfällen
werden keine bestimmten Anforderungen an die Kraftübertragung gestellt. Es handelt sich in diesen Fällen im allgemeinen um die Befestigung
von Griffen, Kugelknöpfen, Labyrinthringen,
Buchsen und sonstigen Maschinenelementen.
Beispielsweise entfallen bei der Befestigung von
Kugelknöpfen auf Schaltstangen durch die Verwendung von Toleranzringen die sonst üblichen
Gewinde auf der Stange und im Kugelknopf.
Im Gegensatz zur Schraubverbindung wird der
Kugelknopf mit Toleranzringen niemals locker.

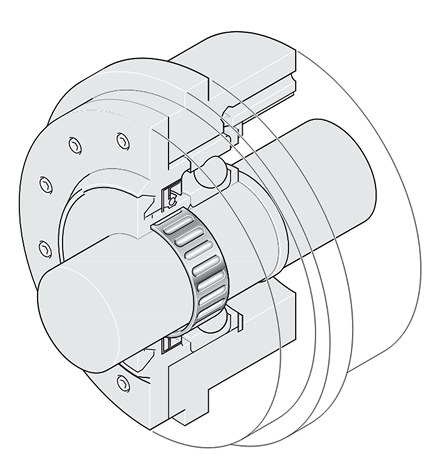

Toleranzring-Verbindungen zum Übertragen von Drehmomenten

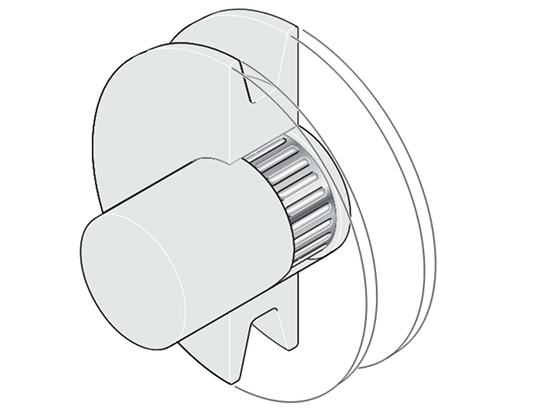

Bei Anwendungsfällen wie der Befestigung
von Riemenscheiben, Schwungrädern oder
Lüfterflügeln, müssen bestimmte Axial- oder
Umfangskräfte übertragen werden.
Die Montagekräfte und übertragbaren
Drehmomente hängen stark von der
Aus-führung und Beschaffenheit der
Anschlußkonstruktion ab und können in
der Praxis erheblich von den angebenen
Werten abweichen.

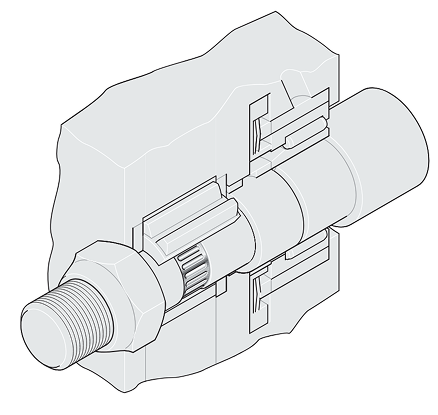

Toleranzringe Ritzelbefestigung mit Toleranzring bei Turbomolekularpumpen.

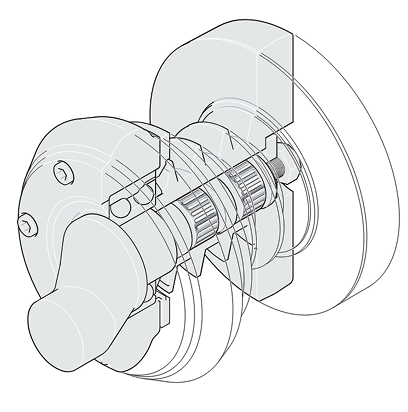

Mehrfachanordnung von Toleranzring im
Antrieb einer Mähmaschine.
