| Materialnummer |
Kohlenstoffstahl
|
nichtrostender Stahl
|
Maße (mm)
d x b
|
Anschlussmaße (mm) - Bohrung | Belastung | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Welle
d’ / h9
|
Wälzlagereinbau
D'
|
Drehmoment-
Übertragung D' |
Übertragsbares
Drehmoment M / Nm |
Zulässige
Radiallast F / N |
Preis je VE
VE X Stk.
|
Verfüg-- barkeit |
||||||
|
|
-
|
|
|
|
|
|
|
n.a.
|
|
|||
|
|
6
x
6
|
6
|
6.985
|
6.86
|
0.5
|
600
|
|
n.a.
|
|
|||
|
|
100
x
19
|
|
|
|
1050
|
30000
|
|
n.a.
|
|
|||
|
|
100
x
25
|
|
|
|
1300
|
43000
|
|
n.a.
|
|
|||
|
|
10
x
10
|
|
|
|
3
|
2100
|
|
n.a.
|
|
|||
|
|
10
x
6
|
10
|
11.41
|
11.23
|
2
|
1500
|
|
n.a.
|
|
|||
|
|
110
x
15
|
|
|
|
1150
|
28000
|
|
n.a.
|
|
|||
|
|
110
x
19
|
|
|
|
1350
|
35000
|
|
n.a.
|
|
|||
|
|
12
x
10
|
|
|
|
3.5
|
2400
|
|
n.a.
|
|
|||
|
|
12
x
12
|
|
|
|
4.2
|
2900
|
|
n.a.
|
|
|||
|
|
12
x
6
|
|
|
|
2
|
1800
|
|
n.a.
|
|
|||
|
|
140
x
24
|
|
|
|
1800
|
51000
|
|
n.a.
|
|
|||
|
|
14
x
12
|
|
|
|
7.5
|
3700
|
|
n.a.
|
|
|||
|
|
15
x
12
|
|
|
|
8.5
|
4000
|
|
n.a.
|
|
|||
|
|
15
x
14
|
|
|
|
10
|
4700
|
|
n.a.
|
|
|||
|
|
15
x
8
|
|
|
|
6.5
|
2200
|
|
n.a.
|
|
|||
|
|
160
x
26
|
|
|
|
2550
|
64000
|
|
n.a.
|
|
|||
|
|
16
x
10
|
|
|
|
8
|
2800
|
|
n.a.
|
|
|||
|
|
16
x
12
|
|
|
|
9.5
|
3500
|
|
n.a.
|
|
|||
|
|
18
x
10
|
|
|
|
11
|
4300
|
|
n.a.
|
|
|||
|
|
-
|
|
|
|
|
|
|
n.a.
|
|
|||
|
|
18
x
6
|
|
|
|
6
|
1900
|
|
n.a.
|
|
|||
|
|
19
x
6
|
|
|
|
7
|
1900
|
|
n.a.
|
|
|||
|
|
19
x
6
|
|
|
|
|
|
|
n.a.
|
|
|||
Konstruktionshinweise
Freier Einbau

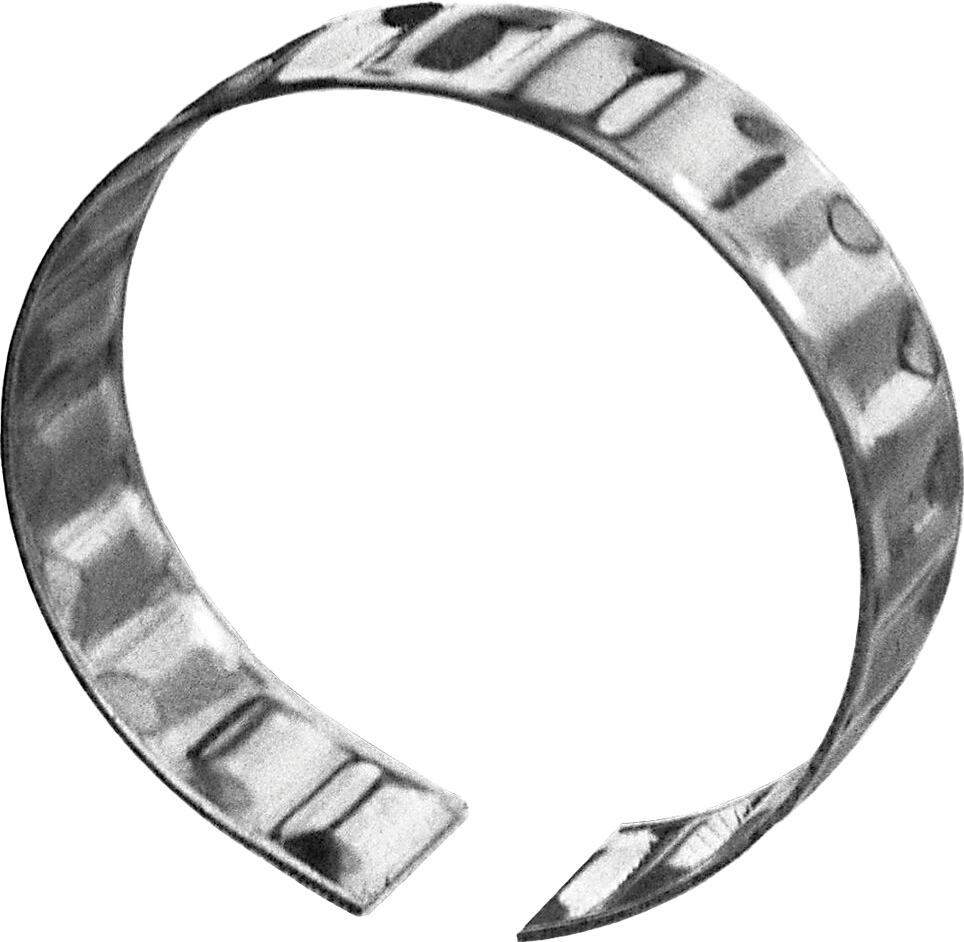

Der freie Einbau kann für die Formen R0810 und R0820 angewendet werden. Diese Toleranzring-Verbindung ist sehr wirtschaftlich herzustellen, da lediglich einfache, glatte Wellen mit ebenso einfachen, glatt durchgehenden Bohrungen verbunden werden. Es muss jedoch mit einem Mittenversatz und einer Minderung der angegebenen Drehmomentwerte M von ca. 20% gerechnet werden.
Zentrierter Einbau
Der zentrierte Einbau wird dann angewendet, wenn eine genaue Zentrierung erforderlich ist oder umlaufende Belastung bzw. größere radiale Stöße zu erwarten sind. Durch die entsprechende Wahl der Passung zwischen Welle und Bohrung kann jede gewünschte Rundlaufgenauigkeit erzielt bzw. ein Durchfedern der Toleranzringe abgefangen und deren Beschädigung somit vermieden werden.
Mehrfachanordnung von Toleranzringen
Wenn die zulässige Belastung des einzelnen Toleranzrings nicht ausreicht, können jederzeit zwei oder mehrere Toleranzringe nebeneinander eingebaut werden, denn die übertragbaren Belastungen addieren sich. Dabei ist darauf zu achten, daß die Toleranzringe durch Stege getrennt sind, damit bei der Montage ein Übereinanderschieben der Toleranzringe vermieden wird.
